For bedre å forstå hvordan TEC fungerer, la oss først ta en titt på den interne strukturen. Kjernen i TEC er halvledertermoelementet (korn), som generelt er delt inn i P-type og N-type.

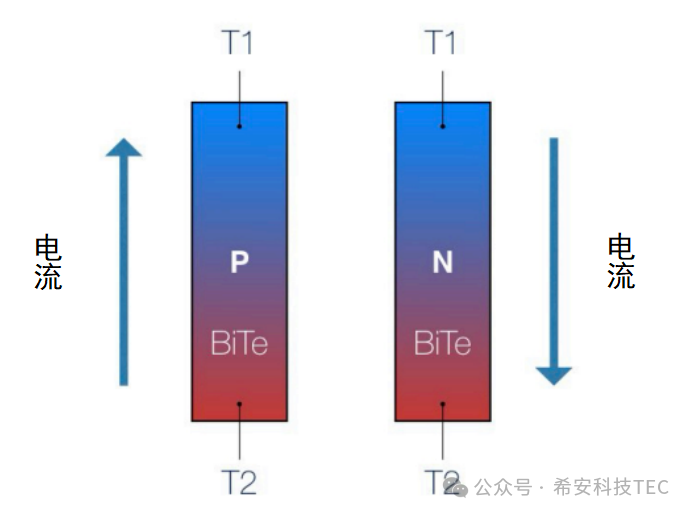

Når likestrøm passerer gjennom et termoelement, leder P-type og N-type halvlederkorn (P-type (dopet med trivalente elementer som bor, som har hull) elektrisitet gjennom hull og blir positivt ladet; Et par av N-type (dotert med femverdige elementer som fosfor) som leder elektrisitet med negativt ladede elektroner og er ladede elektroner.
I den kalde enden vil bærerne hoppe fra et lavere energinivå til et høyere. Under energinivåovergangsprosessen absorberes varme, og oppnår dermed en avkjølende effekt. I mellomtiden, når bærerne ved den varme enden rekombinerer, frigjøres energi, noe som resulterer i et eksotermt fenomen. Hvis likestrøm føres i motsatt retning, vil kjøleeffekten omdannes til oppvarming.

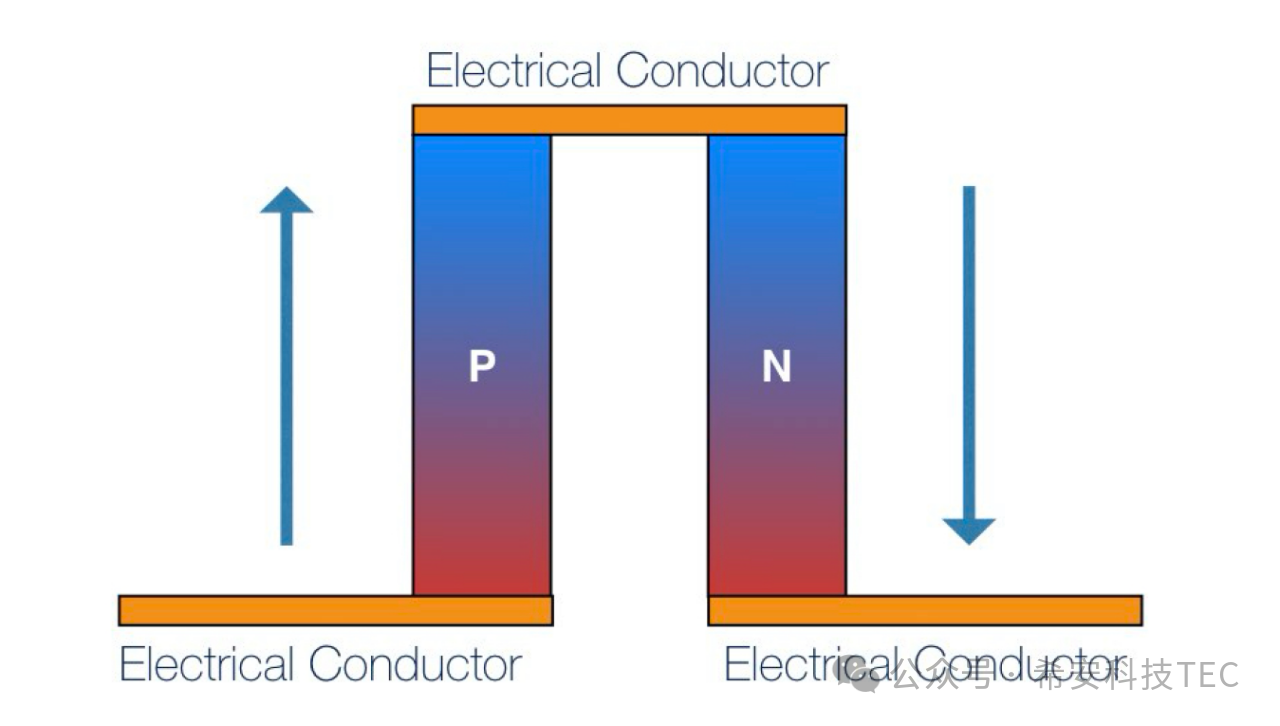

PN-krysset, gjennom det ledende laget, danner et termoelement og er den strukturelle kjernekomponenten i TEC. Et enkelt par termoelementer kan også oppnå funksjonene kjøling eller oppvarming etter å ha blitt slått på.

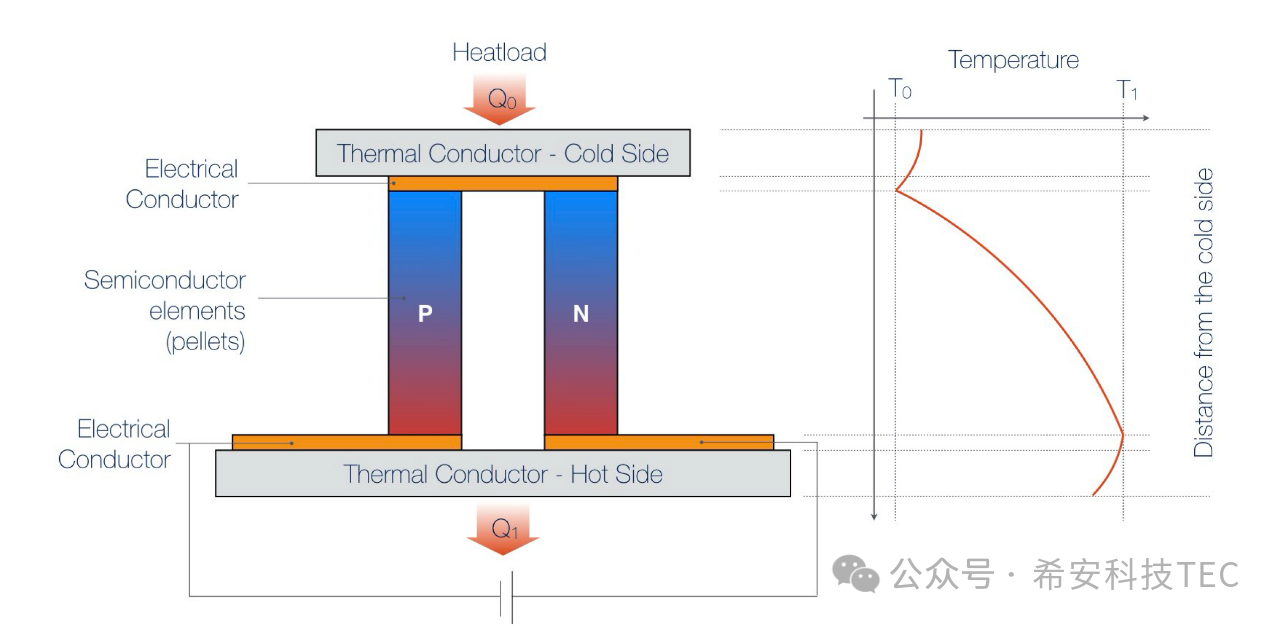

Termiske ledere legges til i begge ender av termoelementet som vist i følgende figur: en komplett TEC dannes. Når TEC er drevet, vil den øvre overflaten absorbere varme, som kalles den kalde enden, og den absorberte varmen er Q0. Den nedre overflaten avgir varme og kalles den varme overflaten, hvor varmen som frigjøres er Q1 ； Q1= Q0+Qtec
Temperaturforskjellen mellom øvre og nedre overflate på grunn av varmeabsorpsjon og varmeavgivelse er ΔT，ΔT=T1-T0

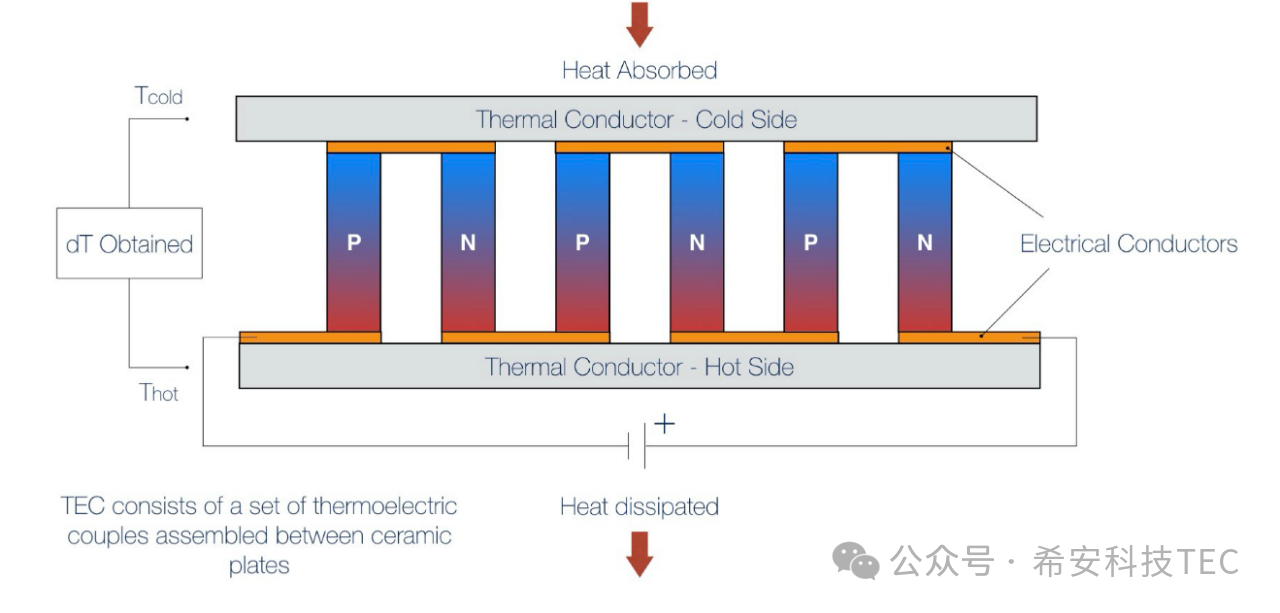

I daglig bruk er TEC vanligvis sammensatt av flere par PN-kryss. For å oppnå større kjølekapasitet eller temperaturforskjell.
Etter å ha lest artikkelen, er det på tide å ta hensyn til tavlen igjen:
Spørsmål: Hva er forholdet mellom varmen Qc absorbert i den kalde enden og varmen Qt som frigjøres i den varme enden?
A: Qc=Qt-Qtec.
Spørsmål: Hvorfor absorberer og avgir de kalde og varme endene henholdsvis varme?
A: I den kalde enden vil bærerne hoppe fra et lavere energinivå til et høyere. Prosessen med energinivåovergang absorberer varme, og oppnår dermed en kjølende effekt. I mellomtiden, når bærerne i den varme enden rekombinerer, frigjør de energi, noe som resulterer i et eksotermt fenomen.
